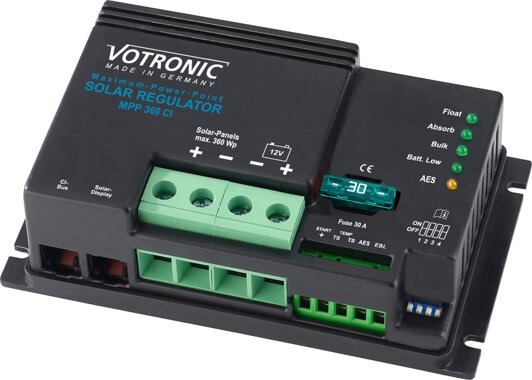

Votronic Solarregler MPP 360 CI

Details zu
Votronic Solarregler MPP 360 CI

• Bis zu 360 Wp Modul-Leistung
• Max. 21 A Modul-Strom
• Max. 60 V Modul-Spannung
• Lademöglichkeiten: 1 Versorgungs- und 1 Starterbatterie
• 4 Ladeprogramme

MPP Solar-Regler für hochwertige Reisemobile, Caravan und Boote. Votronic Solar-Regler der Serie ?MPP? (Maximum-Power-Point) mit ?IU1oU2?-Ladekennlinie werden als Bindeglied zwischen Solar-Panel(s) und Batterie(n) geschaltet. Bei der MPP-Technologie ermittelt der Regler immerzu automatisch mehrmals pro Sekunde die maximale Leistungsausbeute (MPP) der Solar-Module. Er transformiert dann den Spannungsüberschuss des Solar-Moduls auf einen höheren Ladestrom für die Batterie um (verwirklicht durch Hochfrequenz-Schaltreglertechnologie mit hohem Wirkungsgrad). Dieser Ladestromzugewinn sorgt für kürzere Ladezeiten und die bestmögliche Leistungsausnutzung der Solaranlage. Die MPP Solar-Regler arbeiten vollautomatisch, sind wartungsfrei und bieten folgende Funktionen:

• MPP-Ladestrom-Zunahme gegenüber herkömmlichen Reglern durch den Einsatz modernster Reglertechnologie (Mikroprozessor) um 10 % bis 30 % (Wirkungsgrad > 95 %). Das Leistungsplus zeigt sich insbesondere zur kühleren Jahreszeit und z. B. bei Hochnebellagen, geringerer und diffuser Beleuchtung (Überwinterung).
• Für das Laden von Blei-Gel-, Blei-AGM-, Blei-Säure- Batterien oder LiFePO4- Komplettbatterien (mit integriertem BMS, Balancing, Sicherheitsbeschaltung und Zulassung!) der angegebenen Nennspannungen und die Mitversorgung von an diesen Batterien angeschlossenen Verbrauchern in fest installierten Systemen mit den angegebenen Batteriekapazitäten und Ladeprogrammen.
• Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
• Zwei Batterie-Ladeausgänge: Automatisches Laden der Hauptversorgungs-Bord-Batterie (BORD I) sowie Stützladung und Ladeerhaltung (max. 1 A) der Fahrzeug-Starterbatterie (Start II) mit Schutz vor Überladung.
• Überwachungsfreie Ladung: Serienmäßiger Schutz gegen Überlast, Überhitzung, Verpolung und Batterie-Rückentladung (bei zu geringer Solarleistung z. B. Dämmerung, nachts etc.).
• Parallel-/Puffer-Betrieb: Einhaltung der Ladevorschriften auch bei gleichzeitigem Betrieb von Verbrauchern.
• Überladeschutz: Regelt den Ladestrom der Batterie bei zu viel Solarleistung und voller Batterie zurück, sorgt bei Stromverbrauch durch sofortiges Nachladen für einen möglichst hohen Ladezustand der Batterie.
• ?IU1oU2?-Ladekennlinie: Definierte Ladespannungserhöhung (U1) verhindert schädliche Säureschichtungen (Blei) und sorgt für Ausgleichsladung der einzelnen Batteriezellen (Blei und Lith.), danach automatische Erhaltungsladung (U2).
• Ladekabel-Kompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt.
• Bordnetzfilter: Problemloser Parallelbetrieb mit Wind- und Motorgeneratoren, Netz-Ladegeräten, Lichtmaschinen etc.
• CI-Bus Anschluss: zur Anzeige aller relevanten Daten auf einem zentralen Fahrzeugdisplay
• Messausgang für EBL, evtl. vorhandener Elektroblock im Wohnbereich des Fahrzeugs: Ermöglicht die bequeme Verwendung einer im Elektroblock eingebauten (Solar-) Stromanzeige zur Kontrolle der Solar-Anlage.
• Bitte prüfen Sie vorab unbedingt die Kompatibilität Ihres Schaudt-Elektroblocks (EBL) sowie der entsprechenden Kontroll- und Anzeigetafel, da wir hierfür keine Gewährleistung übernehmen können.
• Schaltausgang ?AES? (nur MPP 260 CI, MPP 360 CI und MPP 440 CI): Bewirkt bei dauerhaft reichlich Solar-Leistungsüberschuss das automatische Umschalten von Kühlschränken mit ?AES? (Automatic Energy Selector, Electrolux / Dometic) von Gas- auf 12 V-Betrieb.
• Anschluss für Batterie-Temperatur-Sensor (Art.-Nr. 2001): Bei Blei-Batterien erfolgt die automatische Anpassung der Ladespannung an die Batterie-Temperatur, bewirkt bei Kälte eine bessere Vollladung der schwächeren Batterie, bei sommerlichen Temperaturen wird unnötige Batteriegasung und -belastung vermieden.
• LiFePO4-Batterien: Batterieschutz bei hohen und insbesondere bei tiefen Temperaturen.Unbedingt empfohlen, wenn die Batterietemperatur im laufenden Betrieb unter 0°C fallen kann.
• Steckerfertig für den Anschluss der Votronic Solar-Anzeigegeräte LCD-Solar Computer S zur optimalen Kontrolle der Anlage.

Weitere Spezifikationen:

• Batterie-Nennspannung (AC) in [V]: 12
• Solarmodul-Leistung max. [Wp]: 360
• Solarmodul-Strom max. [A]: 21
• Solarmodul-Spannung max. [V]: 60
• Ladestrom Batt. I / II max. [A]: 26,0 / 1,5
• Ladekennlinie: IU1oU2
• Batterietyp einstellbar: Säure, Gel, AGM, LiFePO4
• Eigenverbrauch in [A]: 0,004
• Überladeschutz: ja
• Rückstromsperre (Nachtbetrieb): ja
• Bordnetzfilter: ja
• Anzahl Ladeausgänge: 2
• Schutz gegen Überlast, Überhitzung, Verpolung: ja
• Anschluss Temperatur-Sensor: ja
• Ausgleich der Spannungsverluste auf den Ladekabeln: ja
• Anschluss LCD-Solar-Computer S: ja
• Ausgang EBL-Solarstromanzeige: ja
• Temperaturbereich [°C]: -20 bis +45
• Maße in [mm] - Maße inkl. Befestigungsflansche, ohne Anschlüsse: 131 x 77 x 40
• Gewicht [g]: 285
