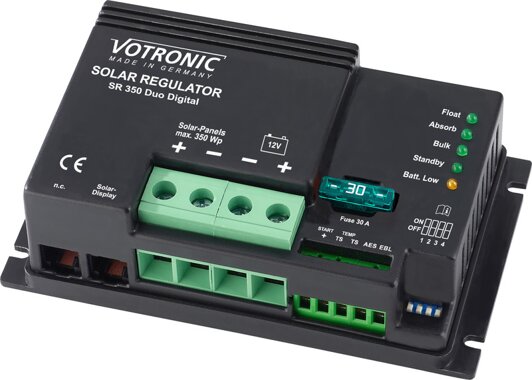

Solar-Laderegler SR 350 Duo Digital

Details zu
Solar-Laderegler SR 350 Duo Digital

• Für Solar-Module mit bis zu 350 Wp Modul-Leistung
• Für Solar-Module mit max. 22 A Modul-Strom
• Für Solar-Module mit max. 28 V Modul-Spannung
• Lademöglichkeiten 1 Versorgungs- und 1 Starterbatterie

Solar-Regler für Reisemobile, Caravan und Boote. Der Solar-Regler ist speziell auf den Einsatz in Reisemobil und Caravan ausgelegt und für alle Bleibatterie-Typen und -Fabrikate geeignet (Säure-, GEL-/dryfit- und AGM-/Vlies-Batterien). Durch intelligente Mikroprozessorsteuerung werden die Batterien optimal mit IU1oU2-Kennlinien geladen. Der Solar-Regler arbeitet vollautomatisch und wartungsfrei und bietet folgende Funktionen:

• Ladeausgang Bord-Batterie I , Ladeprogramme 1, 2 und 4 (Gel, AGM, Säure) auf Batterietyp einstellbar.
• Ladeausgang Starter-Batterie II: Separater Neben-Ladeausgang mit verringertem Ladestrom (12 V / 0,8 A bzw. 1,5 A) zur Stützladung und Ladeerhaltung der Fahrzeug-Starterbatterie mit Schutz vor Überladung bei langen Standzeiten.
• Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
• Zwei Batterie-Ladeausgänge: Automatisches Laden der Haupt- bzw. Bord-Batterie (Bord I). Stützladung sowie Ladeerhaltung der Fahrzeug-Starter-Batterie (Start II) mit Schutz vor Überladung.
• Überwachungsfreie Ladung: Serienmäßiger Schutz gegen Batterie-Rückentladung (bei zu geringer Solarleistung z.B. Dämmerung, nachts etc.), gegen Überlastung und Überhitzung.
• Puffer-Betrieb: Einhaltung der Ladekennlinien auch bei gleichzeitigem Betrieb mit Verbrauchern an der Batterie.
• Überladeschutz: Regelt den Ladestrom der Batterie bei zu viel Solarleistung und voller Batterie zurück, sorgt bei Stromverbrauch durch sofortiges Nachladen für einen möglichst hohen Ladezustand der Batterie.
• ?IU1oU2?-Ladekennlinie: Definierte Ladespannungserhöhung (U1) verhindert schädliche Säureschichtungen und sorgt für Ausgleichsladung der einzelnen Batteriezellen, danach automatische Erhaltungsladung (U2).
• Bordnetzfilter: Eingebaut, erlaubt den problemlosen Parallelbetrieb des Reglers mit anderen Ladequellen, Wind- und Benzingeneratoren, Netz-Ladegeräten, Lichtmaschinen etc. an einer Batterie.
• Anschluss für Temperatur-Fühler: Automatische Anpassung der Ladespannung an die Batterie-Temperatur. Bewirkt bei Kälte eine bessere Vollladung der schwächeren Batterie, bei sommerlichen Temperaturen wird unnötige Batteriegasung vermieden.
• Unbedingt empfohlen, wenn die Batterie starken Temperaturschwankungen ausgesetzt ist, z. B. im Motorraum.
• Ladekabel-Kompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt.
• Messausgang für EBL (Elektroblock des Fahrzeugs): Ermöglicht die bequeme Verwendung der im Elektroblock eingebauten (Solar-) Stromanzeige zur Kontrolle der Solar-Anlage.
• Bitte prüfen Sie vorab unbedingt die Kompatibilität Ihres Schaudt-Elektroblocks (EBL) sowie der entsprechenden Kontroll- und Anzeigetafel, da wir hierfür keine Gewährleistung übernehmen können.
• Schaltausgang ?AES? (nur SR 350 CI und SR 550 CI): Bewirkt bei reichlich Solar-Leistungsüberschuss das automatische Umschalten der ELECTROLUX-/DOMETIC-Kühlschränke mit ?AES? (Automatic Energy Selector) von Gas- auf 12 V-Betrieb.
• Steckerfertig für den Anschluss der Votronic Solar-Anzeigegeräte LCD-Solar Computer S zur optimalen Kontrolle der Anlage.
